多媒体教室中的投影仪、音响、中控系统，是否属于弱电系统，这些设备之间是如何通过弱电信号联动工作的？

在现代教育信息化建设中，多媒体教室已成为教学场景的核心配置，其搭载的投影仪、音响、中控系统等设备，通过协同工作实现了 “声、光、影” 的一体化教学呈现。然而，这些设备究竟是否属于弱电系统？它们之间又是如何通过无形的弱电信号实现精准联动的？本文将从弱电系统的定义切入，明确三类设备的技术属性，再以 “信号流转” 为主线，拆解设备间的联动逻辑，最终揭示多媒体教室背后的弱电技术架构，为教育信息化设备的运维与升级提供技术参考。

一、弱电系统的界定：从 “电压标准” 到 “功能属性”

要判断投影仪、音响、中控系统是否属于弱电系统，需先明确弱电系统的核心定义。在电气领域，弱电与强电的划分并非绝对统一，但行业内普遍遵循两大标准：一是电压阈值，通常将交流电压≤36V、直流电压≤24V 的电气系统归为弱电系统，区别于强电系统（如家庭 220V 供电、工业 380V 供电）的高电压、大电流特性；二是功能属性，弱电系统以 “信息采集、传输、处理、控制” 为核心，而非强电系统的 “动力传输” 功能 —— 简单来说，强电负责 “供电”，弱电负责 “传信”。

从这两个标准来看，多媒体教室中的投影仪、音响、中控系统均完全符合弱电系统的属性：

1. 供电与信号属性：三类设备的主供电虽可能依赖 220V 强电（如投影仪的电源接口），但设备内部的核心电路（如信号处理模块、控制模块）均需通过电源适配器转化为低电压（如 5V DC、12V DC）供电，属于弱电范畴；同时，设备间传输的视频信号、音频信号、控制信号均为弱电信号（电压通常在 0.1-5V 之间），无强电信号参与。

2. 功能属性：投影仪负责将 “电信号转化为光信号”（信息输出），音响负责将 “电信号转化为声信号”（信息输出），中控系统负责 “接收指令、处理信号、控制设备”（信息控制），三者均围绕 “信息处理与呈现” 展开，完全契合弱电系统的功能定位。

综上，多媒体教室中的投影仪、音响、中控系统，无论从供电电路还是功能属性来看，均属于弱电系统的 “多媒体会议与教学系统” 分支 —— 该分支是弱电系统中 “信息呈现类” 的重要组成部分，与 “安防监控系统”“楼宇自控系统” 等共同构成现代建筑的弱电技术网络。

二、核心设备的技术特性：联动的 “硬件基础”

在解析设备间的联动逻辑前，需先了解三类设备的核心技术特性，尤其是与信号交互相关的接口与模块，这是实现弱电信号联动的 “硬件前提”。

（一）投影仪：“视频信号的最终呈现端”

投影仪的核心功能是将外部输入的视频信号（如电脑、机顶盒的信号）投射到幕布上，其与弱电联动相关的关键组件包括：

1. 信号输入接口：主流投影仪通常配备 HDMI、VGA、USB、RS232 等接口 ——HDMI 接口可同时传输高清视频信号（如 4K 分辨率）与音频信号，是当前多媒体教室的主流选择；VGA 接口仅传输模拟视频信号（分辨率较低，如 1080P 以下），逐步被 HDMI 取代；RS232 接口为 “控制接口”，可接收中控系统发送的弱电控制信号（如开机、关机、切换信号源），实现远程控制。

2. 信号处理模块：投影仪内部的视频解码芯片会将输入的弱电信号（如 HDMI 数字信号）转化为驱动光学组件（如 DMD 芯片、LED 光源）的控制信号，最终通过光学系统投射出图像。整个过程中，信号始终以弱电形式流转，无强电介入。

3. 状态反馈模块：部分高端投影仪具备 “状态反馈功能”，可通过 RS232 或网络接口向中控系统发送弱电信号，反馈设备当前状态（如 “已开机”“信号源为 HDMI1”“灯泡寿命不足”），实现 “双向通信”。

（二）音响系统：“音频信号的放大与输出端”

多媒体教室的音响系统通常由 “音频放大器（功放）” 与 “扬声器（音箱）” 组成，部分系统还包含 “麦克风”（用于教师发言），其核心联动组件包括：

1. 音频输入接口：功放通常配备 AUX、HDMI、XLR 等接口 ——AUX 接口接收模拟音频信号（如电脑耳机接口输出的信号）；HDMI 接口接收带音频的数字信号（与投影仪共用同一 HDMI 信号源，实现 “音视频同步”）；XLR 接口用于连接麦克风，接收教师发言的弱电音频信号（麦克风输出的信号为毫伏级，需经功放放大）。

2. 信号放大模块：功放的核心功能是将输入的弱电音频信号（通常为毫伏级或微伏级）放大至伏级，再传输至扬声器，驱动扬声器发出声音。放大过程由功放内部的晶体管电路完成，全程依赖弱电供电（功放主供电虽为 220V，但内部电路已转化为低电压）。

3. 音量控制模块：功放配备的音量调节旋钮或远程控制接口（如 RS232、红外），可接收中控系统发送的弱电控制信号（如 “音量 + 5”“静音”），实现音量的远程调节。

（三）中控系统：“联动的‘大脑’与‘中转站’”

中控系统是多媒体教室弱电联动的核心，相当于 “大脑” 与 “信号中转站”，其核心组件包括：

1. 中央控制模块：由嵌入式 CPU 与操作系统组成，可接收外部指令（如教师通过控制面板、手机 APP 发送的指令），并根据预设逻辑向投影仪、音响发送控制信号，实现 “一键联动”。

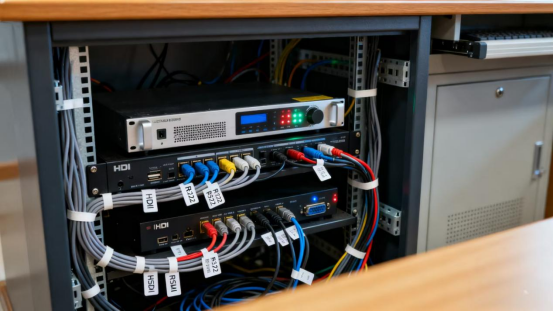

2. 信号输入 / 输出接口：中控系统配备丰富的接口，包括 HDMI 输入（连接电脑、机顶盒等信号源）、HDMI 输出（连接投影仪、功放）、RS232 控制接口（连接投影仪、功放）、红外发射口（控制无 RS232 接口的设备）、网络接口（实现远程管理与状态反馈）。

3. 信号切换模块：当教室存在多个信号源（如教师电脑、学生平板、U 盘）时，中控系统可通过内部的 HDMI 切换芯片，将指定信号源的弱电信号切换至投影仪与功放，实现 “信号源快速切换”。

三、弱电信号联动逻辑：从 “指令输入” 到 “多设备响应”

多媒体教室的设备联动，本质是 “弱电信号在中控系统、投影仪、音响之间的有序流转”，整个过程可分为 “开机联动”“信号切换联动”“关机联动” 三个典型场景，每个场景的信号流转逻辑各有侧重，但均遵循 “指令→处理→执行→反馈” 的流程。

（一）场景一：开机联动 ——“一键启动所有设备”

教师进入教室后，无需逐一开启投影仪、音响、电脑，只需通过中控系统的控制面板（或手机 APP）按下 “开机” 按钮，即可触发全系统的联动启动，具体信号流转步骤如下：

1. 指令输入与处理：教师按下 “开机” 按钮后，控制面板向中控系统的中央控制模块发送 “开机指令”（弱电信号，通常为低电平触发信号）。中央控制模块接收到指令后，根据预设程序（如 “先开功放，再开投影仪，最后切换信号源为教师电脑”），生成一系列控制信号。

2. 控制信号传输至音响：中控系统通过 RS232 接口（或红外接口）向功放发送 “开机指令”（弱电控制信号，如特定的 RS232 指令代码 “*PWR ON#”）。功放接收到信号后，内部电路启动，同时将 “音量调节至预设值”（如 50%，避免开机音量过大），并通过反馈接口向中控系统发送 “已开机” 的确认信号（弱电信号）。

3. 控制信号传输至投影仪：中控系统在确认功放开机后，通过 RS232 接口向投影仪发送 “开机指令”（如 RS232 指令代码 “*PWR ON#”）。投影仪接收到信号后，启动光源与散热系统，同时自动切换信号源为 “HDMI1”（预设的教师电脑信号源），并向中控系统发送 “开机中，预计 30 秒后就绪” 的状态信号（弱电信号）。

4. 信号源切换与音视频同步：中控系统接收到投影仪的 “就绪” 信号后，通过 HDMI 接口将教师电脑的音视频信号（弱电数字信号）同时传输至投影仪与功放 —— 投影仪接收视频信号并投射到幕布，功放接收音频信号并放大后传输至扬声器，最终实现 “音视频同步呈现”。

5. 状态反馈与提示：中控系统将所有设备的开机状态（如 “功放已开”“投影仪已就绪”“信号源已切换”）通过控制面板的显示屏或手机 APP 进行提示，告知教师系统已准备就绪。

整个开机联动过程耗时约 1-2 分钟，所有信号均为弱电信号，传输距离通常在 10-30 米（多媒体教室的常规尺寸），无需考虑强电传输的安全风险，且信号传输稳定，误触发率极低。

（二）场景二：信号切换联动 ——“快速切换教学内容”

在教学过程中，教师可能需要从 “教师电脑” 切换至 “学生平板投屏” 或 “U 盘视频”，此时只需通过中控面板选择对应的信号源，即可触发设备间的信号切换联动，具体步骤如下：

1. 信号源选择指令：教师在中控面板上选择 “学生平板投屏” 信号源，控制面板向中控系统发送 “切换至 HDMI2 信号源” 的指令（弱电信号）。

2. 信号切换控制：中控系统的信号切换模块接收到指令后，断开当前的 HDMI1（教师电脑）信号通路，接通 HDMI2（学生平板）信号通路，同时生成 “信号源切换” 的控制信号。

3. 投影仪信号源切换：中控系统通过 RS232 接口向投影仪发送 “切换信号源至 HDMI2” 的指令（弱电信号）。投影仪接收到信号后，内部的信号选择电路切换至 HDMI2 接口，幕布上的图像随之切换为学生平板的内容。

4. 音响系统信号同步：由于中控系统的 HDMI 输出接口同时连接投影仪与功放，当 HDMI 信号源从 HDMI1 切换至 HDMI2 时，功放接收的音频信号也同步切换为学生平板的音频信号，无需额外发送控制指令，即可实现 “音视频同步切换”，避免出现 “图像切换但声音仍为原信号源” 的错位问题。

5. 状态反馈：投影仪与功放分别向中控系统发送 “信号源已切换至 HDMI2” 的确认信号，中控面板显示屏更新当前信号源信息，提示教师切换完成。

信号切换联动的响应时间通常在 0.5-1 秒内，远快于人工逐一操作设备的时间，大幅提升了教学效率，尤其适合互动式教学场景（如学生展示、小组讨论）。

（三）场景三：关机联动 ——“一键关闭，保护设备”

教学结束后，教师按下 “关机” 按钮，即可触发系统的联动关机，避免因忘记关闭设备导致的能耗浪费与设备损耗，具体步骤如下：

1. 关机指令与预处理：教师按下 “关机” 按钮后，中控系统接收到指令，首先向投影仪发送 “关闭光源” 的指令（弱电信号）—— 投影仪的光源需要先冷却（避免高温损坏），因此不会立即断电，而是进入 “散热模式”。

2. 音响系统关机：中控系统在发送投影仪指令的同时，向功放发送 “关机指令”（弱电信号）。功放接收到信号后，先将音量降至 0（避免关机时产生杂音），再切断内部电路，完成关机，并向中控系统发送 “已关机” 信号。

3. 投影仪延时关机：中控系统等待投影仪的 “散热完成” 信号（通常为 3-5 分钟，具体时间由投影仪型号决定）。当接收到投影仪发送的 “散热完成，可关机” 信号后，中控系统向投影仪发送 “切断主电源” 的指令（弱电信号），投影仪彻底关机。

4. 系统断电与状态记录：中控系统在确认所有设备均已关机后，自动切断自身的备用电源（若有），并记录本次关机时间、设备状态（如 “投影仪灯泡使用时间增加 2 小时”），以便后续运维人员查询设备损耗情况。

5. 关机提示：中控面板显示屏显示 “所有设备已关机，请确认”，提示教师无需再操作设备，可离开教室。

关机联动的核心优势在于 “延时保护”—— 通过弱电信号的时序控制，确保投影仪在散热完成后再断电，避免光源因高温骤冷而损坏，延长设备使用寿命，同时减少人工操作的疏漏风险。

四、联动系统的弱电传输保障：“稳定与抗干扰”

设备间的弱电信号联动依赖稳定的传输链路，若信号传输出现干扰或中断，将导致联动失效（如投影仪无法开机、音响无声音）。因此，多媒体教室的弱电布线与抗干扰设计是保障联动稳定的关键，主要包括以下措施：

1. 线缆选型：视频信号（如 HDMI）采用带屏蔽层的 HDMI 线（如 HDMI 2.1 屏蔽线），音频信号采用双绞屏蔽线（如 RVVP 线缆），控制信号（如 RS232）采用专用的控制线缆 —— 屏蔽层可有效隔绝外界电磁干扰（如教室中的日光灯、空调的电磁辐射），避免信号失真。

2. 布线规范：弱电线缆与强电线缆（如教室的 220V 电源线）分开布线，间距不小于 30 厘米，避免强电产生的磁场干扰弱电信号；线缆转弯处采用圆弧过渡（弯曲半径不小于线缆直径的 10 倍），避免线缆内部铜芯断裂，影响信号传输。

3. 信号放大与中继：若教室面积较大（如阶梯教室，设备间距离超过 15 米），HDMI 信号可能因传输距离过长而衰减，此时需在中控系统与投影仪之间加装 “HDMI 信号中继器”（弱电设备，通过 5V DC 供电），放大弱电信号，确保信号传输质量。

4. 接地处理：中控系统、投影仪、功放的外壳均需连接至教室的弱电接地端子（接地电阻≤4Ω），避免设备外壳带电产生的干扰信号影响内部电路，同时保障人员安全（防止触电）。

这些措施虽不直接参与设备联动的信号流转，但却是联动系统稳定运行的 “隐形保障”，也是多媒体教室弱电系统设计中不可忽视的环节。

五、结语

多媒体教室中的投影仪、音响、中控系统，不仅明确属于弱电系统的 “多媒体会议与教学分支”，更通过弱电信号的精准流转，构建了 “指令 - 处理 - 执行 - 反馈” 的完整联动体系 —— 中控系统作为 “大脑”，统筹协调投影仪的 “图像呈现” 与音响的 “声音输出”，实现了 “一键开机”“快速切换”“延时关机” 等高效教学场景，大幅提升了教育信息化的应用体验。

从技术本质来看，这种联动是弱电系统 “信息控制” 功能的典型体现：通过低电压、弱信号的传输与处理，避免了强电系统的安全风险，同时实现了设备间的精准协同。随着教育信息化的深入发展，未来的多媒体教室弱电系统将朝着 “更智能、更互联” 的方向升级 —— 例如，结合物联网技术，中控系统可通过网络远程监测设备状态（如 “投影仪灯泡寿命”“功放音量异常”），提前预警故障；结合 AI 技术，系统可根据教学场景自动调整音视频参数（如 “播放视频时自动增大音量，教师发言时自动降低背景音”），进一步简化操作流程。

理解多媒体教室设备的弱电属性与联动逻辑，不仅有助于教育工作者更好地使用设备，也为学校的弱电系统运维与升级提供了技术依据 —— 只有掌握了弱电信号的流转规律，才能在设备故障时快速定位问题（如 “投影仪不亮，先检查中控系统的 RS232 控制信号是否正常”），确保教学活动的顺利开展，真正发挥弱电系统在教育信息化中的支撑作用。
