智慧校园安防系统设计方案(高校安防系统建设方案) 弱电猫浏览数:227

其实在很早以前校园安防的概念就已经成熟,但是事实上却一直没能做到“安”,没能做到“防”,安而不防是普遍现象,因为校园安防中视频监控在大部分情况下只作为事后调看的工具使用,事前缺乏预警,事中无法及时处理,这使得纵使高校里布满了监控探头,到头来也没有起到对师生的保护作用。

方案以GIS地图可视化实战平台为核心,运用高清、智能、物联网等核心技术,集成为校园内异构的安防业务系统,形成事前预警,事中控制,事后可追溯的应急防控体系,对校园内部的人员、车辆、事件进行统一管理,预防各类案件发生,提升应急响应能力,提高校园安保的管理和服务水平。

一. 系统总体设计

1.系统的总体拓扑框架图如下:

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

智慧校园综合安防系统拓扑图

二.系统总体介绍

建设业务内容主要包括如下几个方面:

1) 高清视频监控系统建设

2) 智慧人员管理系统建设

3) 智能车辆管理系统建设

4) 智能报警系统建设

5) AR智能管理

6) 存储系统建设

7) 应用平台建设

8)监控中心建设

三.高清视频监控系统设计

1 .逻辑架构

高清视频监控从逻辑上可分为视频前端系统、传输网络、视频存储系统、视频解码拼控、大屏显示、视频信息管理应用平台、利旧等几个部分。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

2.物理架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

四.智慧人员管理系统设计

基于业务需求理分析采用人脸识别技术的高校人脸识别建设方案所涵盖的业务内容:

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

1.应用架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

学校需从顶层应用出发,构建应用于全校的人脸识别管理平台,统一进行人脸库、识别结果和设备的管理,便于数据的收集、分析和应用;

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

2. 物理架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

3.安保管理子系统系统架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

五.智能车辆管理系统设计

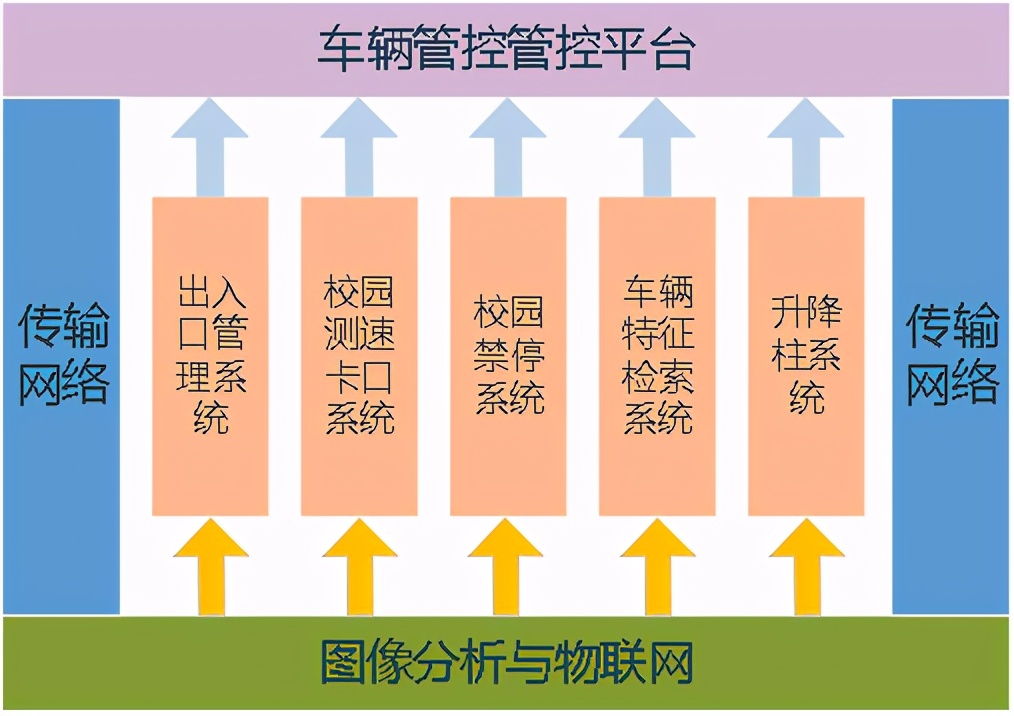

车辆管理方案从逻辑上可分为图像分析和物联网技术、传输网络、出入口控制系统、校园卡口系统、校园违停系统、升降柱系统、车辆管理平台等几个部分,如下图所示。

1.逻辑架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

2.物理架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

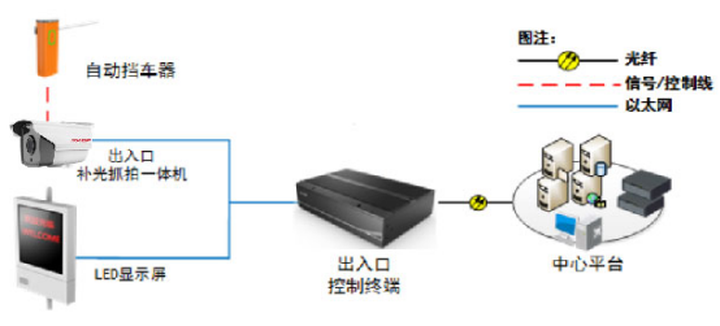

3.出入口管理子系统系统结构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

4.校园测速卡口子系统架构

校园卡口系统由前端子系统、网络传输子系统和后端管理子系统组成。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

六.智能报警管理系统设计

1.系统整体框架

报警系统由前端设备、传输网络和中心管理平台组成。整体的系统架构示意图如下:

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

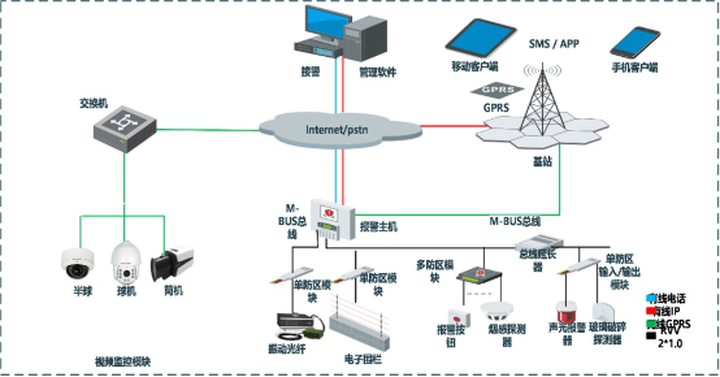

2.入侵报警子系统架构

入侵报警管理系统主要由报警主机、报警控制键盘、报警输入模块(地址模块)、前端报警探测器等部分组成。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

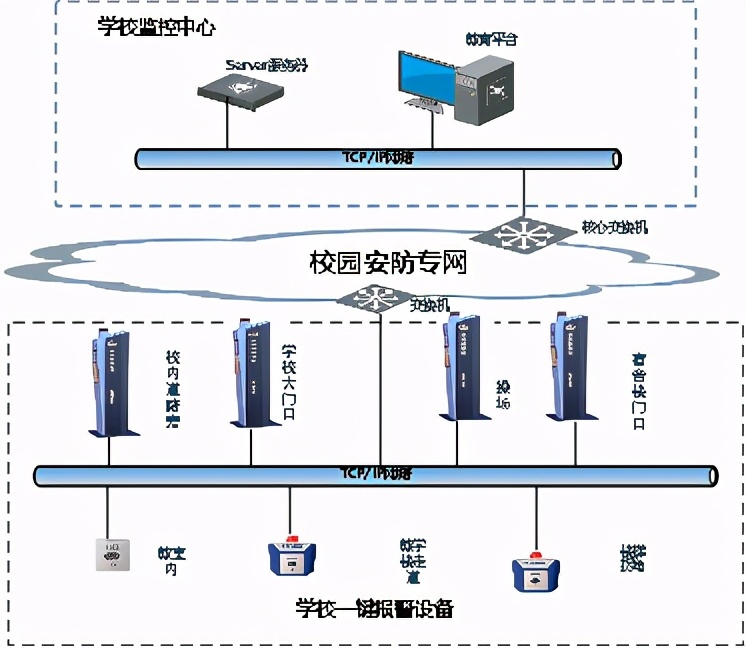

3.一键报警子系统架构

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

七.传输网络结构设计

监控传输网络系统主要作用是接入各类监控资源,为中心管理平台的各项应用提供基础保障,能够更好地服务于各类用户。网络结构如下图所示:

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

八.存储系统设计

两种常用的视频存储方案。一种是面向安防应用的虚拟化、集群化的视频云存储系统,具备高性能、高安全、高扩展等特性,针对不同的应用规模可以采用微视云和标准云部署方式;一种是性价比更优的CVR存储系统。

1.云存储逻辑架构

云存储系统采用分层结构设计,整个系统从逻辑上分为四层,分别为设备层、存储层、管理层、接口层。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

2.CVR存储系统

视频存储结构图示意图

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

九.后端运维管理系统设计

系统逻辑架构图

整个综合监控与运维管理系统基于MVC框架进行设计,具体架构设计如下图所示,

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

十. 监控指挥中心设计

1.解码拼控总体结构

视频解码拼控系统采用集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台设计,即视频综合平台,满足数字视频切换、视频编解码、视频编码数据网络集中存储、电视墙管理、开窗漫游显示等功能。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

2. 大屏显示系统设计

根据前章视频综合平台的设计,大屏拼接系统能与视频综合平台无缝对接,获得最佳效果,下图为大屏显示系统结构图。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了

十一.应用平台设计

智慧型校园可视化综合管理平台基于视频、地图等各种基础应用,建立集安全保卫、防范监控、GIS应急实战、安保业务应用为一体的集中管理平台;通过将多种应用功能模块集中整合在系统中,打破传统安防系统仅是对视频信息监控的功能,从多个维度对校园的安保工作进行管理。

智慧校园安防怎么做?看这份综合安防系统建设方案就懂了
