在弱电工程建设中，施工图是连接设计理念与实际施工的核心桥梁，而 “标高标注” 与 “管线走向” 标注则是施工图中不可或缺的关键信息。弱电工程涵盖通信、安防、监控、网络等多个系统，其管线布局复杂、设备安装精度要求高，一旦标注出现偏差，将直接影响施工进度、工程质量甚至后期系统运行稳定性。因此，明确标高标注与管线走向标注的规范，既是保障施工有序开展的基础，也是避免工程隐患的关键前提。
标高标注是确定弱电设备安装高度、管线敷设位置垂直坐标的核心依据，需严格遵循《建筑电气工程施工图设计深度规定》（DGJ32/J 16 - 2017）、《房屋建筑制图统一标准》（GB/T 50001 - 2017）等国家标准，具体规范如下：

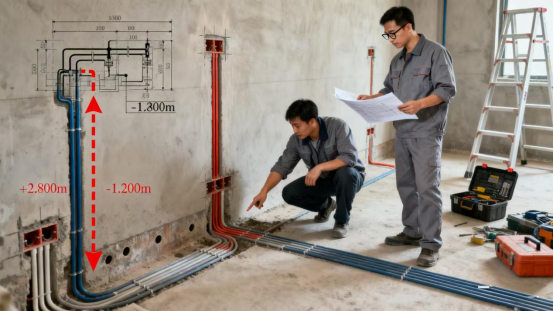

1. 标注形式：弱电工程标高标注需采用 “相对标高”，以建筑首层室内地面为基准面（±0.000），向上为正、向下为负。标注格式为 “±0.000” 或 “X.XXX”，例如 “+3.500” 表示该位置比基准面高 3.5 米，“-0.800” 表示比基准面低 0.8 米。若涉及设备安装高度（如摄像头、信息插座），需在标高数值后注明设备类型，如 “信息插座安装标高 +1.200m”。
2. 单位与精度：标高单位统一为 “米（m）”，数值保留三位小数，确保精度满足施工要求。例如管线敷设标高标注为 “+2.850m”，而非 “2850mm” 或 “+2.85m”，避免单位混淆导致的误差。
1. 管线敷设标高：弱电管线（如桥架、线管）需标注管顶或管中心标高，且同一系统管线标注方式需统一。例如桥架标注 “桥架顶标高 +4.200m”，线管标注 “线管中心标高 +0.500m”；若管线沿楼板或墙面敷设，需注明与结构面的距离，如 “线管贴梁底敷设（梁底标高 +5.000m）”。
2. 设备安装标高：固定设备（如机柜、配电箱、摄像头）需标注设备底部或安装基准面标高。例如 “网络机柜底部标高 +0.100m”（便于地面固定）、“半球摄像头安装标高 +3.000m（距地面）”；壁挂式设备需标注设备中心或底边标高，避免安装位置偏差影响使用功能。
3. 特殊区域标高：在地下室、吊顶、夹层等特殊区域，需同时标注管线与结构层（如楼板、吊顶龙骨）的相对标高。例如 “地下室弱电桥架顶标高 +2.200m（距地面），距楼板底 0.300m”，确保管线与其他专业（如通风、消防）管线不冲突。
1. 标注位置：标高需标注在管线或设备的关键节点处，如管线转弯、分支、设备安装位置，且每个独立区域（如房间、走廊）至少标注 1 - 2 个基准标高，便于施工人员核对。例如走廊桥架需在两端及中间各标注一处标高，避免因距离过长导致累计误差。
2. 清晰性：标高标注需采用单独的标注线，与管线、设备轮廓线区分开，数值字体大小不小于 3.5 号字，且避免与其他标注（如尺寸、型号）重叠。若同一位置有多条管线，需分别标注各管线标高，并用文字说明管线类型，如 “弱电桥架（网络）顶标高 +4.200m，弱电桥架（安防）顶标高 +4.000m”。
管线走向标注是明确弱电管线敷设路径、连接关系的核心信息，需遵循《综合布线系统工程设计规范》（GB 50311 - 2016）、《建筑电气制图标准》（GB/T 50786 - 2012）等规范，确保施工人员能快速识别管线布局，具体规范如下：
1. 线型与颜色：弱电管线需采用特定线型区分，如实线表示明敷管线、虚线表示暗敷管线，不同系统管线需用不同颜色或线型标注（如网络管线用粗实线、安防管线用中粗实线）。同时，需在图纸图例中明确线型对应的系统类型，避免混淆。
2. 走向箭头与文字说明：管线走向需用箭头标注流向，箭头指向管线敷设的前进方向；若管线较长或路径复杂，需在转弯、分支处重复标注箭头，并辅以文字说明，如 “弱电桥架从一层机房→二层走廊→各房间信息点”。
1. 敷设方式标注：需在管线旁注明敷设方式，采用国家标准缩写符号，如 “SC” 表示钢管敷设、“PC” 表示塑料管敷设、“CT” 表示桥架敷设、“WC” 表示沿墙暗敷、“FC” 表示地面暗敷。例如 “网络管线 PC20 FC”，表示网络管线采用 20mm 塑料管沿地面暗敷。
2. 路径标注：管线路径需与建筑结构（如墙体、柱子、门窗）对应，标注管线与结构构件的相对位置。例如 “弱电桥架沿 A 轴墙敷设，距墙 0.200m”“线管从机柜引出后，沿 1 - 2 轴之间地面敷设至信息插座”；若管线穿越墙体或楼板，需标注穿越位置（如 “管线穿 2 层楼板，坐标 X=10.500,Y=8.300”），并注明套管规格。
1. 连接关系：管线与设备、管线与管线的连接需用节点图或放大图标注，明确接口类型（如 RJ45 接口、BNC 接口）、连接方式（如焊接、卡扣连接）。例如 “摄像头管线与摄像头采用 BNC 接头连接，接头处做防水处理”。
2. 分支标注：当管线出现分支时，需标注分支管线的规格、系统类型及走向，分支处需用 “T” 型或 “Y” 型符号表示，并注明分支点坐标。例如 “主线桥架（CT100×50）在 X=15.200,Y=6.800 处分支，分支桥架（CT50×30）走向至会议室信息点”。
弱电管线需与强电、给排水、通风等专业管线协调，避免冲突。施工图中需标注弱电管线与其他专业管线的净距要求，如 “弱电桥架与强电桥架净距不小于 0.300m”“弱电管线与给水管线净距不小于 0.500m”；若存在交叉，需标注交叉位置的标高关系，如 “弱电桥架（顶标高 +4.200m）在 X=12.000,Y=9.000 处跨越强电桥架（顶标高 +3.800m），净距 0.400m”。
弱电工程施工图中，标高标注与管线走向标注不规范，会从施工准备、现场施工到后期验收、运维全流程引发一系列问题，具体如下：
1. 施工方案制定失误：若标高标注模糊（如未注明基准面、数值精度不足），施工团队无法准确计算设备安装高度、管线长度，导致施工方案与实际需求脱节。例如误将 “+3.500m” 标注为 “3.5m”，且未明确基准面，若基准面实际为二层地面（±0.000），而施工团队按首层地面计算，将导致设备安装高度偏差 1 层楼，方案需重新调整。
2. 材料采购偏差：管线走向标注不清晰（如未注明敷设方式、规格），会导致材料采购错误。例如将 “PC20 FC”（20mm 塑料管地面暗敷）误读为 “SC20 WC”（20mm 钢管墙面暗敷），采购的管材类型、数量与实际需求不符，不仅造成材料浪费，还需重新采购，延误工期。
1. 管线与结构、其他专业冲突：标高标注不规范易导致弱电管线与建筑结构（如梁、柱）或其他专业管线冲突。例如弱电桥架标高未标注，施工时按经验敷设为 “+4.000m”，而上方消防管道实际标高为 “+4.100m”，两者净距仅 0.100m，不符合规范要求，需拆除重新敷设，增加施工成本。
2. 管线敷设路径错误：管线走向标注缺失（如未标注分支点、箭头方向错误），会导致施工人员误判路径，出现管线错接、漏接。例如网络管线分支点未标注，施工时将会议室信息点管线接入安防系统，导致网络信号中断，需重新排查接线，延误工期；若走向箭头反向，管线从二层敷设至一层，与设计的 “一层→二层” 相反，需返工调整。
3. 设备安装位置偏差：标高标注错误（如设备安装高度标注过低），会影响设备使用功能。例如摄像头标注安装标高 “+2.000m”（实际应为 “+3.000m”），安装后因高度过低，监控范围存在盲区，不符合安防要求，需拆除重新安装，破坏墙面、吊顶结构，增加修复成本。
1. 验收标准不达标：建筑工程验收需严格对照施工图，标注不规范会导致验收无法通过。例如标高偏差超过规范允许范围（如设备安装高度偏差 ±50mm）、管线走向与设计不符（如暗敷改明敷未标注），验收时需整改，若整改涉及结构破坏（如地面重新开挖），将大幅增加成本，甚至影响建筑交付。
2. 后期运维隐患：管线走向标注不清晰，会给后期运维埋下隐患。例如管线未标注敷设路径、穿越位置，后期出现故障时，运维人员无法快速定位管线位置，需破坏墙面、地面排查，不仅增加运维成本，还可能影响建筑正常使用。例如网络信号中断，因管线走向未标注，无法确定故障点在桥架还是分支线管，需逐段排查，耗时费力。
1. 成本大幅超支：不规范标注导致的返工、材料浪费、工期延误，会使工程成本远超预算。据行业统计，因标注不规范引发的返工成本，平均占工程总造价的 5% - 10%；若延误工期，还需承担违约金，进一步增加经济损失。
2. 安全风险加剧：弱电管线与强电管线距离过近（因标高标注不规范导致），可能引发电磁干扰，影响弱电系统（如监控、通信）正常运行；若管线敷设路径错误，穿越防火墙未做防火处理，还可能违反消防规范，增加火灾隐患。
弱电工程施工图中的 “标高标注” 与 “管线走向” 标注，是保障施工精准性、工程质量与系统稳定性的核心要素。严格遵循国家标准规范，明确标高标注的形式、精度与位置，规范管线走向的线型、路径与连接关系，不仅能避免施工中的冲突与失误，还能降低后期运维成本，确保弱电系统长期稳定运行。
然而，在实际工程中，部分设计人员存在标注随意、省略关键信息的问题，看似 “小事”，实则会引发连锁反应，导致工期延误、成本超支甚至安全隐患。因此，设计团队需强化规范意识，严格把控施工图标注质量；施工团队需在施工前核对标注信息，及时与设计方沟通疑问；监管部门需加强对施工图的审核，确保标注符合规范要求。只有各方协同发力，才能让弱电工程施工图真正发挥 “指导施工、保障质量” 的作用，为建筑弱电系统的安全、高效运行奠定坚实基础。
