做综合布线时，怎么通过测量回波损耗和插入损耗，判断六类线的链路是否达标？

一、引言：六类线链路 —— 高速网络的 “隐形基石”

在数字化时代，无论是企业办公、数据中心还是智慧家居场景，高速稳定的网络传输都离不开优质的综合布线系统。而六类线作为当前综合布线中的主流选择，其链路性能直接决定了网络的传输速率、稳定性与抗干扰能力。

在六类线链路的性能检测中，回波损耗与插入损耗是两个核心指标，它们如同 “体检报告” 中的关键数据，能精准反映链路是否存在阻抗不匹配、信号衰减过大等问题。很多弱电工程师在施工后，常因忽视这两个指标的规范测量，导致网络出现卡顿、丢包甚至断连等隐患。因此，掌握通过回波损耗与插入损耗判断六类线链路达标的方法，是每个弱电从业者必须具备的核心技能。

二、基础知识铺垫：读懂六类线与关键指标

（一）六类线的 “性能底线”

根据国际标准（ISO/IEC 11801）和国家标准（GB 50311），六类线属于超五类线的升级版本，其核心优势在于更高的传输带宽与更强的抗串扰能力：

1. 传输频率范围覆盖 1MHz-250MHz，支持千兆以太网（1000Base-T）及以上速率，能满足 4K 视频传输、云计算、物联网设备的高带宽需求；

2. 链路长度有严格限制：永久链路（从配线架到信息插座）长度不得超过 90 米，信道（从终端设备到交换机，含跳线）长度不得超过 100 米，超出范围会直接导致信号衰减超标；

3. 结构上多采用 “十字隔离骨架” 设计，可减少线对间的串扰，提升信号传输的稳定性。

若六类线链路未达到上述基础要求，即使回波损耗与插入损耗测量合格，也无法保障网络的长期稳定运行。

（二）回波损耗：信号的 “反弹杀手”

回波损耗（Return Loss，简称 RL）是指信号在链路中传输时，因阻抗不匹配导致部分信号反射回发送端，反射波与入射波的功率比值（以分贝 dB 表示）。其计算公式为：RL = 10lg（入射波功率 / 反射波功率）。

1. 物理本质：六类线链路的阻抗标准为 100Ω±15%，当链路中存在连接器接触不良、线缆挤压变形、水晶头压接错误等问题时，阻抗会出现突变，导致信号无法完全向前传输，部分信号 “反弹” 形成干扰；

2. 对网络的影响：回波损耗过小（数值越接近 0，反射越严重），反射信号会与入射信号叠加，导致信号波形失真，引发数据误码率升高，尤其在高频段（如 250MHz），这种干扰会直接影响千兆网络的传输稳定性；

3. 标准要求：根据 GB 50311，六类线永久链路在 1MHz-250MHz 频率范围内，回波损耗最小值需满足：1MHz 时≥20dB，100MHz 时≥12dB，250MHz 时≥10dB（不同测试标准略有差异，需以具体规范为准）。

（三）插入损耗：信号的 “能量损耗”

插入损耗（Insertion Loss，简称 IL）是指信号从发送端经过链路传输到接收端后，功率的衰减程度，同样以分贝 dB 表示，计算公式为：IL = 10lg（发送端功率 / 接收端功率）。

1. 物理本质：信号在六类线中传输时，会因导体电阻、绝缘介质损耗、线对间串扰等因素导致能量流失，损耗值随传输距离增加和频率升高而增大；

2. 对网络的影响：插入损耗过大，会导致接收端信号强度不足，无法准确解析数据，表现为网络速率下降、延迟增加，严重时会直接中断传输；

3. 标准要求：GB 50311 规定，六类线永久链路在 250MHz 频率下，插入损耗最大值不得超过 24.0dB（90 米链路），信道在 250MHz 下不得超过 25.5dB（100 米链路），且需满足 “损耗 - 频率曲线” 的平滑性，避免出现突然的损耗峰值。

三、实操指南：测量工具与步骤拆解

（一）选对 “武器”：专业测量工具

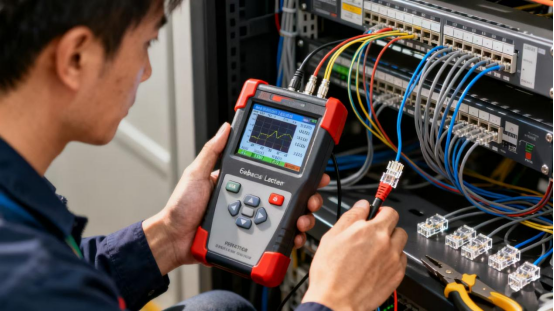

测量回波损耗与插入损耗需使用线缆认证测试仪（而非普通的通断测试仪），这类设备能模拟不同频率的信号，精准计算链路的性能指标。主流品牌如福禄克（Fluke）DSX-5000、理想（IDEAL）LAN Tek IV 等，选择时需注意：

(1) 支持六类线及以上标准，测试频率覆盖 1MHz-250MHz；

(2) 具备 “永久链路测试” 和 “信道测试” 两种模式，可根据实际场景切换；

(3) 自带校准功能，每次使用前需用校准跳线校准，避免设备误差。

（二）回波损耗测量：三步定位阻抗问题

步骤 1：前期准备 —— 排除 “干扰因素”

(1) 断开链路两端的所有设备（如交换机、电脑），仅保留配线架、水晶头和线缆；

(2) 用酒精棉清洁连接器（水晶头、配线架端口），去除灰尘或氧化层，避免接触不良导致的测量误差；

(3) 连接测试仪：将主机（Master）通过校准跳线连接到链路一端（如配线架），从机（Remote）通过校准跳线连接到链路另一端（如信息插座），确保连接牢固，无松动。

步骤 2：参数设置 —— 匹配标准要求

(1) 进入测试仪的 “六类线测试” 模式，选择 “永久链路” 或 “信道” 模式（根据链路类型确定）；

(2) 设置测试频率范围为 1MHz-250MHz，勾选 “回波损耗” 指标，部分设备支持 “自动生成测试报告”，可提前开启。

步骤 3：结果分析 —— 判断是否达标

(1) 启动测试后，测试仪会生成回波损耗的 “频率 - 数值” 曲线，若曲线全程高于标准限值（如 250MHz 时≥10dB），且无明显的 “谷值”（突然下降的点），则说明链路阻抗匹配良好；

(2) 若出现某一频率下回波损耗低于标准值，需定位问题点：先更换两端的水晶头重新测试，若数值恢复正常，则为水晶头压接不良；若仍不达标，需检查线缆是否存在挤压、打结，或配线架端口是否损坏。

（三）插入损耗测量：四步排查信号衰减

步骤 1：参考校准 —— 消除跳线误差

测量插入损耗前，需先用测试仪自带的 “参考跳线” 进行校准：将主机和从机通过参考跳线直接连接，测试仪会记录跳线的损耗值，后续测量时会自动扣除该部分误差，确保结果仅反映被测链路的损耗。

步骤 2：链路连接 —— 与回波损耗一致

同回波损耗测量的连接方式，将主机接链路一端，从机接另一端，确保链路无分支、无额外设备接入（如中途串联交换机）。

步骤 3：测试与记录 —— 关注 “峰值与均值”

(1) 启动测试后，测试仪会显示不同频率下的插入损耗值，重点关注 250MHz（六类线的最高频率）的损耗值：永久链路需≤24.0dB，信道需≤25.5dB；

(2) 同时观察损耗曲线，若曲线呈 “平滑上升” 趋势（频率越高，损耗越大，符合物理规律），则为正常；若出现某一频率下损耗突然升高（如超过 30dB），需检查线缆是否被过度拉伸（导致导体变细，电阻增大）或靠近强电线路（如 220V 电源线，产生电磁干扰）。

步骤 4：长度验证 —— 结合损耗判断

插入损耗与链路长度直接相关，若测量的损耗值接近标准上限，需用测试仪的 “长度测量” 功能核对链路实际长度：若超过 90 米（永久链路），则需缩短链路或增加配线点；若长度合规但损耗超标，需更换线缆（可能为劣质线缆，导体纯度不足）。

四、综合判断：双指标 “联动分析” 与案例实战

（一）双指标的 “协同逻辑”

单独看回波损耗或插入损耗达标，并不代表链路整体合格，需结合两者综合判断：

1. 若回波损耗不达标、插入损耗达标：链路存在阻抗不匹配问题，短期内可能不影响低速网络，但在千兆及以上速率下会出现丢包；

2. 若插入损耗不达标、回波损耗达标：链路信号衰减过大，即使阻抗匹配，接收端也无法获取有效信号，直接导致网络中断；

3. 只有当两者均满足标准要求时，才能判定六类线链路达标。

（二）案例 1：达标链路的 “典型特征”

某企业办公区六类线布线项目，永久链路长度 85 米（合规），测试数据如下：

1. 回波损耗：1MHz 时 22dB，100MHz 时 14dB，250MHz 时 11dB（均高于标准限值）；

2. 插入损耗：250MHz 时 22.5dB（低于 24.0dB 上限）；

3. 曲线表现：回波损耗曲线平滑无谷值，插入损耗曲线随频率均匀上升。

结论：链路达标，后续网络测试中，千兆以太网传输速率稳定，误码率低于 10⁻⁹（行业优秀水平）。

（三）案例 2：不达标链路的 “问题排查”

某小区监控系统六类线链路，出现 “摄像头画面卡顿” 问题，测试数据如下：

1. 回波损耗：250MHz 时 8dB（低于 10dB 标准）；

2. 插入损耗：250MHz 时 26.0dB（高于 24.0dB 上限）。

3. 排查过程：

(1) 更换两端水晶头后，回波损耗升至 10.5dB（达标），但插入损耗仍为 25.8dB；

(2) 测量链路长度为 98 米（超 90 米永久链路限值），检查发现施工时为节省线缆，未按设计预留配线点，导致链路过长；

(3) 整改措施：在中间增加配线架，将链路拆分为两段（各 49 米），重新测试后，插入损耗降至 21.2dB（达标），监控画面恢复稳定。

五、结语：以精准测量守护链路 “健康”

六类线链路的达标与否，直接关系到网络系统的 “生命线”。回波损耗与插入损耗的测量，不仅是施工后的 “验收环节”，更是提前规避网络隐患的 “预防手段”。

作为弱电工程师，在综合布线过程中，需牢记 “先懂标准，再做测量”：既要熟悉六类线的性能规范，也要掌握测试仪的正确使用方法，更要学会通过数据曲线定位问题根源。只有将精准测量融入施工的每一个环节，才能打造出 “高速、稳定、抗干扰” 的六类线链路，为数字化场景的高效运行奠定坚实基础。

未来，随着万兆以太网、5G + 工业互联网的普及，六类线的应用场景将更加广泛，对链路性能的要求也将更高。持续深耕回波损耗、插入损耗等核心指标的测量技术，既是提升个人专业能力的关键，也是推动弱电行业高质量发展的必经之路。
