有线电视信号属于弱电信号，它从运营商到家庭电视，中间需要经过哪些设备或线路的传输？

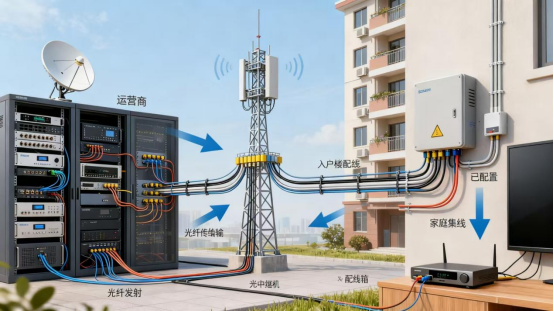

在家庭娱乐与信息获取场景中，有线电视信号以其稳定的画质、丰富的频道资源，仍是许多用户的选择。作为典型的弱电信号（电压通常低于 36V、电流微安级），有线电视信号从运营商的信号源出发，到最终在家庭电视上呈现画面，需经过 “信号生成 - 骨干传输 - 区域分配 - 入户接收” 四大核心环节，每个环节都依赖特定的设备与线路协同工作，形成完整的传输链路。

相较于强电系统侧重能量输送，有线电视信号的传输更注重 “信号保真度” 与 “抗干扰能力”—— 弱电信号在长距离传输中易受外界电磁干扰（如高压电线、无线信号）导致衰减或失真，因此整个传输系统需通过专业设备与线路设计，确保信号从源头到终端的稳定传递。本文将按传输流程，逐步解析有线电视信号从运营商到家庭电视的完整路径，拆解各环节的关键设备与线路功能。

一、有线电视信号的弱电属性与传输核心要求

在深入解析传输路径前，需先明确有线电视信号的弱电本质与传输核心要求：

1. 弱电属性：有线电视信号属于射频弱电信号，其载体为同轴电缆或光纤，传输的是高频电信号（50MHz-1000MHz），信号功率极低（通常为毫瓦级），无强电系统的安全风险，但对传输介质的屏蔽性、阻抗匹配度要求极高；

2. 核心要求：信号传输需满足 “低衰减、低干扰、高保真” 三大要求 —— 低衰减确保信号能覆盖远距离（从运营商机房到几公里外的小区），低干扰避免外界信号混入导致画面雪花、杂音，高保真则保证画质与音质还原原始信号质量。

基于这些要求，有线电视传输系统采用 “光纤 + 同轴电缆” 的混合传输模式（HFC 网络，Hybrid Fiber-Coaxial）—— 骨干链路用光纤（低衰减、抗干扰强）实现长距离传输，最后一公里用同轴电缆（成本低、易入户）连接家庭终端，兼顾传输效率与经济性。

二、传输第一环节：运营商端的信号生成与处理

有线电视信号的起点是运营商的前端机房，这里负责完成 “信号采集 - 编码 - 混合 - 调制” 的全流程处理，为后续传输提供标准化的信号源。该环节的核心设备与功能如下：

（一）信号采集设备：获取多元信号源

运营商需先采集各类电视信号，主要来源包括：

1. 卫星接收器：接收卫星传输的全国性频道信号（如央视、省级卫视），通过卫星天线（俗称 “大锅”）与高频头捕捉卫星信号，转化为中频电信号；

2. 有线传输接收器：接收本地电视台、付费频道的有线信号，或通过光缆接收上级运营商的信号；

3. 自办节目设备：若运营商有自办频道（如本地新闻、点播节目），需通过摄像机、编辑机完成节目制作，生成数字视频信号。

这些原始信号格式各异（如卫星信号为中频信号、自办节目为数字信号），需通过 “信号转换器” 统一转化为标准的数字基带信号，为后续处理奠定基础。

（二）编码与压缩设备：优化信号传输效率

原始视频信号数据量极大（如 1080P 高清信号每秒数据量约 1Gbps），直接传输会占用过多带宽，因此需通过 “编码器” 进行压缩处理：

1. 编码标准：目前主流采用 H.264 或 H.265（HEVC）编码标准，H.265 可在相同画质下将带宽需求降低 50%，更适合高清、4K 频道传输；

2. 复用器：将多个压缩后的频道信号（如 10 个高清频道）“打包” 成一路多路复用信号，通过单条传输链路传递，大幅提升带宽利用率。

例如，一个运营商前端机房可将 50 个频道的信号压缩复用后，通过一条光纤传输至多个小区，避免为每个频道单独铺设线路的资源浪费。

（三）调制与放大设备：生成可传输的射频信号

压缩后的数字信号需转化为适合长距离传输的射频信号，这一过程由 “调制器” 完成：

1. 调制功能：将数字信号加载到高频载波上（如将央视一套信号加载到 550MHz 载波上），不同频道对应不同载波频率，避免信号混淆；

2. 信号放大：调制后的射频信号功率较低，需通过 “功率放大器” 放大至合适强度（通常为几十瓦），确保能驱动后续的传输链路。

至此，运营商端完成了从 “多元信号源” 到 “标准化射频信号” 的处理，为进入骨干传输环节做好准备。

三、传输第二环节：骨干链路的长距离信号输送

从运营商前端机房到各小区、乡镇的 “骨干传输链路”，是信号跨区域传递的核心，主要依赖光纤与核心传输设备，确保信号在几十公里甚至上百公里的距离内低衰减、稳定传输。

（一）核心传输介质：光纤的低衰减优势

骨干链路优先采用单模光纤作为传输介质，其优势在于：

1. 低衰减：光纤传输信号的衰减率仅为 0.2dB / 公里（同轴电缆衰减率约 10dB / 公里），即使传输 100 公里，信号衰减也可控制在 20dB 以内，无需频繁放大；

2. 抗干扰强：光纤通过光信号传递信息，不受外界电磁干扰（如高压电线、手机信号塔）影响，避免信号失真；

3. 高带宽：单条单模光纤可传输上万路电视信号，同时支持宽带数据、语音通话等多业务复用，实现 “一根光纤传多业务”。

例如，某城市运营商的前端机房到郊区某小区距离为 30 公里，采用单模光纤传输，仅需在中间设置 1 个光中继器即可保证信号强度，而若用同轴电缆，需设置至少 10 个放大器，且信号干扰风险极高。

（二）关键传输设备：光端机与光中继器

光纤传输需将电信号转化为光信号，再在接收端还原为电信号，核心设备包括：

1. 光发射机：位于运营商前端机房，将放大后的射频电信号转化为光信号（如通过激光二极管将电信号转化为波长 1310nm 或 1550nm 的激光），注入光纤；

2. 光中继器：若传输距离超过 80 公里，光信号会因光纤损耗导致强度下降，需通过光中继器接收光信号、放大后重新发射，确保信号持续稳定；

3. 光接收机：位于小区或乡镇的 “光节点”（信号分配中心），将光纤传输的光信号还原为射频电信号，为后续的区域分配环节提供信号源。

例如，某运营商从市中心机房到下属县城的骨干链路长 120 公里，设置 2 个光中继器（分别在 40 公里、80 公里处），光接收机位于县城的光节点，接收信号后分配至县城内的各小区。

四、传输第三环节：区域分配的信号分流与覆盖

到达小区、乡镇的 “光节点” 后，信号进入 “区域分配环节”，需通过分配网络将一路信号分流至该区域内的数百户甚至上千户家庭，主要依赖同轴电缆与分配设备，兼顾成本与入户便利性。

（一）光节点的信号转换与初步分配

光节点是骨干链路与区域分配网络的 “衔接点”，核心功能包括：

1. 信号转换：通过光接收机将光信号还原为射频电信号，再通过 “前置放大器” 放大至合适强度（通常为 10-20dBm）；

2. 初步分配：通过 “分配器” 将一路电信号分成 4 路、8 路或 16 路，每路信号对应一个楼栋或单元，再通过同轴电缆传输至楼栋内的分配箱。

例如，一个容纳 1000 户的小区，光节点将信号分成 16 路，每路对应一个 60-70 户的楼栋，避免单路信号负载过重导致衰减。

（二）楼栋内的分配网络：同轴电缆与分支器

从光节点到楼栋，再到每户家庭的 “最后一公里”，主要采用同轴电缆（通常为 SYWV-75-5 型，阻抗 75Ω，适合入户布线），配合分支器、分配器完成信号分流：

1. 分配器：用于 “平均分流” 信号，如将楼栋分配箱的 1 路信号通过 2 分配器分成 2 路，分别输送至两个单元；

2. 分支器：用于 “主次分流” 信号，如将单元内的 1 路信号通过 4 分支器分成 1 路主信号（传输至上层楼层）和 3 路分支信号（分别输送至 1-3 层的家庭），确保各户信号强度均匀。

需注意的是，同轴电缆的传输距离有限（单段不超过 100 米），且每经过一个分配 / 分支器会有信号衰减（通常 2-3dB），因此楼栋内需通过 “楼栋放大器” 定期放大信号，确保最远端家庭的信号强度仍能满足接收要求。

例如，某 18 层的楼栋，从楼栋分配箱到 18 层的距离约 50 米，需在 10 层处设置 1 个楼栋放大器，将衰减后的信号放大，确保 18 层家庭的信号强度与 1 层基本一致，避免出现画质差异。

五、传输第四环节：用户端的信号接收与呈现

信号到达家庭后，需通过用户端设备完成 “信号解调 - 解码 - 显示”，最终在电视上呈现画面，这一环节的设备与线路虽简单，但直接影响用户的观看体验。

（一）入户线路：同轴电缆的入户与连接

运营商通过 “入户同轴电缆” 将信号从楼栋分配箱引入家庭，通常从室外墙面的 “有线电视接口盒” 接入，再通过室内布线连接至机顶盒或电视：

1. 线路要求：入户同轴电缆需选用屏蔽性好的 SYWV-75-5 型，避免室内电器（如冰箱、微波炉）的电磁干扰；接头需采用 F 型连接器，确保阻抗匹配（75Ω），防止信号反射导致画质失真；

2. 常见问题：若入户线路接触不良（如接头松动）、老化（外皮破损导致屏蔽层失效），会导致信号衰减或干扰，出现画面雪花、频道缺失等问题。

（二）核心接收设备：机顶盒的解调与解码

现代家庭需通过 “有线电视机顶盒” 接收信号，其核心功能是将同轴电缆传输的射频信号转化为电视可识别的视频信号：

1. 解调：机顶盒内置调谐器，接收指定频率的射频信号（如用户选择央视一套时，调谐器锁定 550MHz 载波），将其解调为数字基带信号；

2. 解码：通过内置的解码器（支持 H.264/H.265 标准）将压缩的数字信号还原为原始视频信号（如 1080P、4K 格式）；

3. 信号输出：通过 HDMI 线、AV 线将解码后的视频信号传输至电视，同时输出音频信号，实现音画同步呈现。

对于支持 “一体机” 功能的智能电视，可内置机顶盒模块，无需额外连接机顶盒，直接通过同轴电缆接收信号并解码显示，简化用户操作。

（三）终端显示设备：电视的信号接收与呈现

电视作为最终的显示终端，需接收机顶盒或自身解码模块输出的视频信号，通过屏幕呈现画面：

1. 信号接口：主流电视配备 HDMI 接口（支持高清、4K 信号）、AV 接口（支持标清信号），用户需根据机顶盒的输出接口选择对应连接线；

2. 画质调整：电视通过内置的图像处理芯片（如 MEMC 动态补偿、HDR 解码）优化画面质量，还原信号的色彩、对比度，提升观看体验。

至此，有线电视信号完成了从运营商前端机房到家庭电视的完整传输，实现 “信号生成 - 长距离传输 - 区域分配 - 入户呈现” 的全流程闭环。

六、结语

有线电视信号的传输过程，是一套围绕 “弱电信号保真” 设计的精密系统 —— 从运营商端的信号采集与标准化处理，到骨干链路的光纤低衰减传输，再到区域分配的同轴电缆分流，最后到用户端的机顶盒解码与电视呈现，每个环节的设备与线路都承担着特定功能，共同确保信号从源头到终端的稳定传递。

随着技术发展，有线电视传输系统也在不断升级：一方面，4K、8K 超高清频道的普及推动编码标准从 H.265 向 H.266 演进，进一步提升带宽利用率；另一方面，“光纤直接入户”（FTTH）模式逐渐替代传统的 HFC 网络，将光纤直接连接至家庭机顶盒，彻底消除同轴电缆的传输限制，实现更高质量的信号传输。

对于用户而言，了解有线电视信号的传输路径，不仅能在出现信号问题时（如画面雪花、频道缺失）快速定位原因（如入户线路老化、机顶盒故障），也能更清晰地理解运营商提供的服务背后的技术逻辑。未来，随着 “智慧家庭” 的发展，有线电视信号传输系统还将与宽带网络、智能家居设备深度融合，成为家庭信息枢纽的重要组成部分，为用户提供更丰富、更便捷的多媒体服务。
