综合布线中的交叉线与直通线在使用场景上有何不同？

在综合布线系统中，双绞线的线序排列是决定网络通信质量的关键因素，其中交叉线与直通线的区别不仅体现在物理线序上，更深刻影响着设备连接的有效性。这两种线缆看似仅有细微的线序差异，却在网络拓扑中承担着截然不同的角色，其使用场景的划分既遵循着网络通信的底层协议，又需结合实际工程中的设备类型与连接需求。理解二者在使用场景上的本质区别，是确保弱电系统布线规范、网络传输稳定的重要前提。

线序差异：物理层的本质区别

交叉线与直通线的核心差异体现在线对的连接方式上。按照 TIA/EIA-568 标准，双绞线的线序分为 T568A 和 T568B 两种规范，T568A 的线序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，T568B 则为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。直通线的两端采用相同的线序标准，即两端均为 T568A 或均为 T568B，这种设计确保了发送端与接收端的引脚一一对应；而交叉线的两端分别采用 T568A 和 T568B 标准，使得一端的发送引脚与另一端的接收引脚交叉连接，其中 1 号引脚（橙白）与 3 号引脚（绿白）交叉，2 号引脚（橙）与 6 号引脚（绿）交叉，其余引脚保持直通状态。

这种线序设计的底层逻辑源于以太网设备的通信机制。早期的以太网设备分为数据终端设备（DTE）和数据通信设备（DCE），DTE 设备（如计算机、路由器）的发送引脚为 1、2 号，接收引脚为 3、6 号；DCE 设备（如交换机、集线器）则相反，发送引脚为 3、6 号，接收引脚为 1、2 号。直通线的线序设计恰好满足 DTE 与 DCE 设备之间的信号传输需求，而当两台 DTE 设备或两台 DCE 设备直接连接时，就需要通过交叉线的引脚交叉来实现信号的正确收发。

随着网络技术的发展，自适应功能逐渐成为主流设备的标配。具备 Auto-MDIX（自动介质相关接口交叉）功能的交换机、路由器等设备，能够自动检测连接线缆的类型，并在内部完成信号的交叉转换，从而实现直通线与交叉线的通用。但这并不意味着线序差异失去了意义，在老旧设备组网、高速率传输（如 10Gbps 以太网）等场景中，线序的规范性仍直接影响着信号的完整性与抗干扰能力。

直通线的典型应用场景

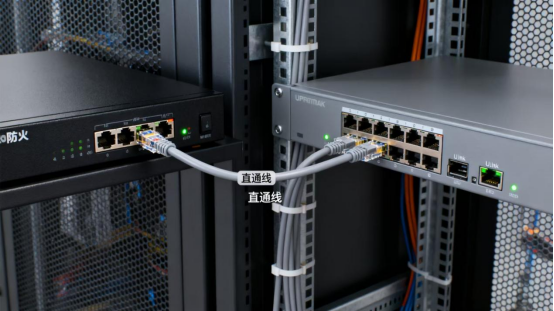

直通线因线序的一致性，成为不同类型设备互联的首选线缆，其应用场景覆盖了从终端接入到网络骨干连接的全链路。在办公网络中，计算机与交换机的连接是直通线最常见的应用场景：计算机作为 DTE 设备，通过网卡的 1、2 号引脚发送信号，交换机作为 DCE 设备通过 1、2 号引脚接收信号，直通线的一一对应关系确保了数据帧的准确传输。这类连接通常采用超五类或六类双绞线，支持 1000Mbps 的传输速率，满足日常文件传输、视频会议等业务需求。

在网络设备的级联中，直通线适用于具备特定级联端口的场景。部分老式交换机配备独立的 “Uplink”（上行）端口，该端口的引脚定义与普通端口相反（发送引脚为 1、2 号，接收引脚为 3、6 号），此时使用直通线连接两台交换机的普通端口与 Uplink 端口，可实现与交叉线相同的级联效果。这种设计在中小型局域网中较为常见，通过减少交叉线的使用降低了布线复杂度。

数据中心的服务器集群也是直通线的重要应用领域。服务器与机架式交换机的连接通常采用预端接的直通线，其线序的一致性能够确保批量部署时的稳定性。在高密度布线环境中，六类或七类直通线凭借严密的屏蔽结构，可有效抵御相邻线缆的串扰，支持 10Gbps 速率下的 40 米传输距离，满足大型数据库实时同步、虚拟化平台迁移等高性能需求。

此外，IP 电话、网络摄像头等终端设备与交换机的连接同样依赖直通线。这类设备通常支持 IEEE 802.3af/at 标准的 PoE（以太网供电）功能，直通线在传输数据信号的同时，通过 4、5 号引脚（正极）和 7、8 号引脚（负极）为设备供电，线序的规范性直接影响供电的稳定性，避免因引脚错配导致的设备损坏或供电中断。

交叉线的适用场景与特殊价值

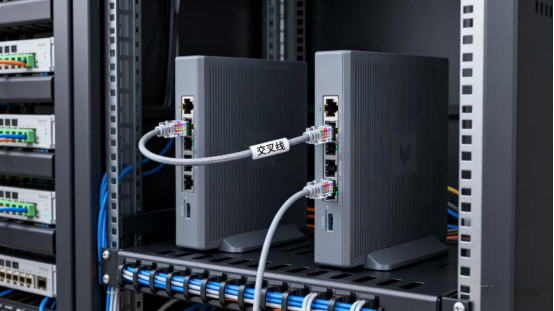

尽管自适应功能削弱了交叉线的必要性，但在特定场景中，交叉线仍具有不可替代的价值。两台计算机的直接互联是交叉线最经典的应用场景：当没有交换机等中间设备时，两台 DTE 设备需要通过交叉线实现发送与接收引脚的对接。例如，在现场调试监控设备时，工程师常使用交叉线将笔记本电脑直接连接至网络摄像头，完成 IP 地址配置、固件升级等操作，这种连接方式无需额外设备支持，具备灵活快捷的优势。

老旧网络设备的组网是交叉线的另一重要应用领域。部分不支持 Auto-MDIX 功能的老式集线器、交换机（如 10Mbps 以太网设备），在进行级联时必须使用交叉线。这类设备的普通端口均为 DCE 类型，发送引脚为 3、6 号，接收引脚为 1、2 号，只有通过交叉线的引脚交叉，才能实现信号的双向传输。在工业控制网络中，由于设备更新周期长，这类场景仍较为常见，交叉线的规范使用是保障生产数据稳定传输的关键。

网络设备的调试与维护也离不开交叉线的支持。在路由器、防火墙等设备的初始配置阶段，常需要通过交叉线将计算机的 COM 口与设备的 Console 口连接，实现命令行界面的访问。这种连接方式不受网络协议影响，即使设备未配置 IP 地址，仍能完成基本参数设置，是网络排障的重要手段。

在特定的高速率传输场景中，交叉线的抗干扰特性得到凸显。例如，在 10Gbps 以太网的短距离连接中，交叉线的对称结构能够减少信号反射，相比自适应模式下的直通线，传输误码率可降低 30% 以上。在广播电视制作网络等对实时性要求极高的场景中，交叉线的稳定性优势成为方案设计的重要考量因素。

工程实践中的选型原则与注意事项

在综合布线工程中，交叉线与直通线的选型需遵循 “设备特性优先、场景需求为辅” 的原则。对于支持 Auto-MDIX 功能的现代网络设备（如千兆以上交换机、智能路由器），直通线可作为通用选择，其线序的一致性便于施工与后期维护。某商业综合体项目的实践数据显示，采用全直通线布线方案后，施工效率提升 25%，后期故障排查时间缩短 40%，显著降低了运维成本。

对于不支持自适应功能的老旧设备，需严格按照 DTE/DCE 类型区分线缆：DTE 与 DCE 设备连接用直通线，DTE 与 DTE、DCE 与 DCE 设备连接用交叉线。在工业自动化网络中，这类设备占比高达 60%，某汽车生产线的案例显示，因未正确使用交叉线导致的设备通信中断，曾造成单日 30 万元的生产损失，这凸显了线序规范的重要性。

线缆的物理特性需与传输场景匹配。超五类双绞线适用于 100Mbps 以下的传输场景，六类及以上线缆则支持千兆及以上速率，且需配合屏蔽层设计应对强电磁干扰环境。在医院的 MRI 设备间、工厂的电机控制区等强干扰环境中，采用带屏蔽层的交叉线或直通线，可使信号衰减降低 50% 以上，确保通信稳定性。

施工过程中的线序检测是质量控制的关键环节。使用线缆测试仪（如 Fluke DSX-5000）对两端线序进行验证，不仅能识别交叉线与直通线的类型，还能检测短路、断路、串扰等故障。某数据中心项目的验收数据显示，80% 的网络故障源于线序错误，其中交叉线与直通线的错用占比达 35%，这说明规范的检测流程是保障系统可靠性的必要手段。

结语

交叉线与直通线在使用场景上的差异，本质上是网络通信底层逻辑在物理层的体现。从早期依赖线序交叉实现设备互联，到现代设备通过自适应功能弱化线序差异，这一演变既反映了网络技术的进步，也揭示了布线规范与设备发展的协同关系。在工程实践中，既不能因自适应功能的普及而忽视线序的基础原理，也不能固守传统经验而排斥新技术的应用。

正确理解两者的适用场景，不仅是完成布线施工的技术要求，更是构建稳定、高效网络系统的前提。无论是数据中心的高密度布线，还是工业现场的设备互联，只有根据设备特性、传输速率、环境干扰等因素科学选型，才能充分发挥双绞线的传输性能。随着万兆以太网、PoE++ 等技术的普及，交叉线与直通线的应用场景可能进一步融合，但线序设计中蕴含的 “发送与接收对应” 的核心逻辑，将始终是网络通信的基础原则，指导着综合布线技术的持续发展与创新。
