什么是PoE供电？其功率标准（如802.3af、at、bt）有何差异？适用哪些弱电设备？

引言：一根网线的“电力革命”

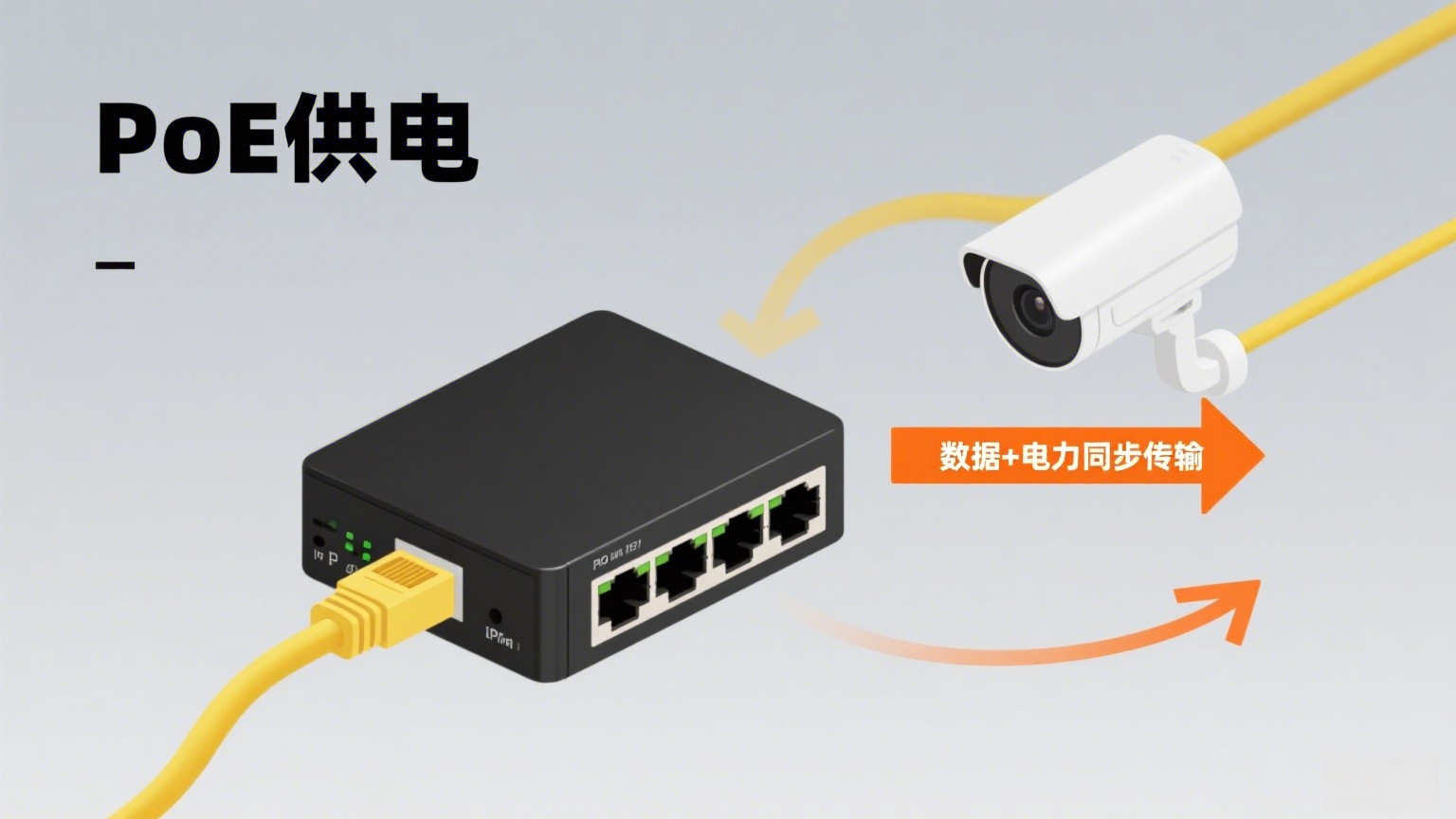

在弱电工程领域，一根网线同时传输数据与电力的技术正颠覆传统布线逻辑。从安防监控到无线覆盖，从智能照明到物联网终端，PoE（Power over Ethernet，以太网供电）技术通过“一网双传”模式，将供电与通信深度融合，成为现代智能建筑的核心基础设施。本文将系统解析PoE技术的原理、标准演进及典型应用场景，揭示其如何以“无形之手”重塑弱电系统架构。

一、PoE供电技术原理与系统构成

1.1 技术定义与核心价值

PoE技术通过标准以太网双绞线（如CAT-5e及以上）同时传输直流电与数据信号，实现“无源化”终端供电。其核心价值体现在三方面：

• 布线成本降低：减少电源线铺设，综合成本下降30%-50%
• 部署灵活性提升：终端设备可任意移动，无需就近配置电源插座
• 集中管理优势：通过PSE（供电端设备）实现远程供电控制与故障诊断

典型应用场景包括：

• 安防监控：IP摄像头、门禁系统
• 无线网络：无线AP、Mesh节点
• 智能办公：IP电话、视频会议终端
• 物联网：环境传感器、智能照明

1.2 系统组成与工作机制

完整的PoE系统由PSE（供电端设备）与PD（受电端设备）构成：

• PSE设备：如PoE交换机、中跨供电模块，负责检测、分级与供电控制
• PD设备：如IP摄像头、无线AP，需符合IEEE 802.3标准以实现协议握手

供电过程遵循五阶段协议：

1. 检测阶段：PSE输出2.8V电压检测PD是否存在
2. 分级阶段：通过0.4-0.7mA电流识别PD功率等级（Class 0-8）
3. 供电启动：逐步提升电压至48V DC，启动时间<15μs
4. 稳态供电：持续提供稳定电力，实时监测过载/短路
5. 断电重置：PD断开后300-400ms内停止供电，重新进入检测循环

二、PoE功率标准演进：从15W到100W的跨越

2.1 IEEE 802.3af（PoE）：奠定基础标准

• 发布时间：2003年
• 核心参数：
  • 端口最大功率：15.4W（实际可用12.95W）
  • 输出电压：44-57V DC
  • 供电线对：可选空闲脚（4/5/7/8）或数据脚（1/2/3/6）
• 典型应用：IP电话、低功耗摄像头、无线接入点
• 局限性：无法满足高功耗设备需求，如PTZ摄像头、LED显示屏

2.2 IEEE 802.3at（PoE+）：突破功率瓶颈

• 发布时间：2009年
• 核心参数：
  • 端口最大功率：30W（实际可用25.5W）
  • 输出电压：50-57V DC
  • 供电线对：支持四线对供电，电流提升至600mA
• 典型应用：高清摄像头、视频会议终端、双频无线AP
• 兼容性：完全向下兼容802.3af设备

2.3 IEEE 802.3bt（PoE++/4PPoE）：开启高功率时代

• 发布时间：2018年
• 核心参数：
  • Type 3：端口最大功率60W（实际可用51W）
  • Type 4：端口最大功率100W（实际可用71W）
  • 输出电压：52-57V DC
  • 供电线对：强制使用四线对供电，电流达960mA
• 典型应用：
  • 高清全景摄像头（支持4K/8K）
  • 智能建筑：LED照明、建筑自动化设备
  • 工业物联网：传感器阵列、执行器
• 兼容性：支持与802.3af/at设备混用，通过降级模式实现互通

2.4 标准对比与选型建议

选型原则：

1. 功率冗余设计：建议选择额定功率比设备需求高20%的PSE
2. 线缆升级：802.3bt需使用CAT-6A及以上线缆
3. 散热管理：高功率PoE交换机需配备强制风冷系统

三、PoE技术在弱电领域的典型应用

3.1 安防监控系统：从“供电焦虑”到“无忧部署”

• 传统痛点：摄像头需单独布设电源线，高空作业风险高
• PoE解决方案：
  • 通过单根网线实现供电与数据传输
  • 支持PTZ摄像头（802.3at/bt）的云台控制与加热功能
  • 案例：某智慧园区采用802.3bt交换机，实现200米距离内4K摄像头稳定供电

3.2 无线网络覆盖：简化AP部署逻辑

• 传统痛点：AP需靠近电源插座，导致信号覆盖盲区
• PoE解决方案：
  • 通过天花板隐藏式布线，实现AP位置自由调整
  • 支持Mesh节点回传与供电一体化
  • 案例：某酒店采用802.3at PoE交换机，将AP部署密度提升3倍，Wi-Fi覆盖率达99%

3.3 智能建筑：构建能源互联网基石

• 创新应用：
  • LED照明：通过802.3bt实现调光与供电一体化，能效提升40%
  • 环境传感：温湿度、PM2.5传感器采用802.3af供电，降低部署成本
  • 门禁系统：电磁锁与读卡器通过PoE供电，简化综合布线
• 系统架构：采用分层供电设计，核心交换机（802.3bt）→接入交换机（802.3at）→终端设备

四、技术挑战与发展趋势

4.1 当前技术瓶颈

• 供电距离限制：标准以太网传输距离仍为100米
• 功率密度矛盾：高功率设备导致交换机端口密度下降
• 电磁兼容问题：四线对供电可能引发信号干扰

4.2 未来发展方向

• 长距离PoE：通过LLDP协议与中继器实现300米以上供电
• AI功率管理：基于设备负载动态调整供电策略
• 光伏PoE集成：探索可再生能源与以太网供电的融合

结语：PoE技术——弱电系统的“神经中枢”

从15W到100W的功率跃迁，从数据传输到能源互联网的定位升级，PoE技术正以“隐形基础设施”的角色重塑弱电系统架构。其核心价值不仅在于简化布线，更在于通过标准化协议实现设备间的智能协同。随着802.3bt标准的普及与AI技术的融合，PoE将向更高功率、更智能化的方向发展，成为构建智慧城市、工业4.0的关键技术支柱。对于工程集成商而言，掌握PoE技术标准与应用场景，已成为提升项目竞争力的核心要素。
