电缆桥架怎么安装使用_电缆桥架规格及品种如何选择

摘要：
电缆桥架作为现代电气系统中重要的组成部分，主要用于支撑和管理电缆的安装与保护。合理的安装与选择不仅可以提升电缆的使用寿命，还能保证电气系统的安全和稳定运行。本文将详细介绍电缆桥架的安装方法、使用规范、规格选择，以及不同类型桥架的应用场景和选型标准，帮助读者在实际工程中做出科学、合理的决策。

一、什么是电缆桥架？

电缆桥架是一种用于支撑、布置电缆的设施，通常由金属、塑料等材质制成，用于支撑电气设备之间的电缆线路。它通过合理的结构和布局，能够有效管理电缆的走向和安装，减少电缆的磨损与外部损害，同时便于电缆的维护和检查。

电缆桥架不仅仅是电缆的支撑架，它还是整个电气系统的有序化管理工具，有助于提高电气安装的效率和安全性。常见的电缆桥架类型包括托盘式桥架、梯架式桥架、槽式桥架等，每种类型的桥架适用于不同的环境与需求。

二、电缆桥架的安装方法

电缆桥架的安装过程需要精确的规划与严格的施工操作。以下是电缆桥架的安装步骤及注意事项。

1. 规划与设计

合理规划电缆走向：
在安装电缆桥架前，必须先确定电缆的走向、布置位置以及桥架的规格。桥架的布局应考虑到电缆的数量、类型以及未来可能的扩展需求。设计时，要避免电缆桥架的弯曲半径过小，保证电缆的安全运行。

确定桥架规格：
根据电缆的种类、数量和负载要求选择适当规格的电缆桥架。过小的规格可能导致电缆无法正常放置，而过大的规格则会造成不必要的浪费。

2. 支撑和吊装

支撑架的安装：
电缆桥架的支撑结构可以通过墙壁支架、吊杆、支撑臂等方式进行固定。安装时应确保支撑点的间距符合标准要求，通常为1.5至3米之间。支撑点的选择应避免桥架过度下垂，影响电缆的使用寿命。

吊装操作：
吊装桥架时，必须确保桥架与吊装设备连接牢固，避免在吊装过程中发生偏移或脱落。吊装过程中要保持水平，确保桥架的稳定性。

3. 桥架的连接与固定

连接桥架：
电缆桥架的各个部分通过专用连接件进行连接，连接方式可分为直线连接、转弯连接等。连接处必须紧固，以避免松动对电缆带来不必要的损伤。

固定桥架：
固定桥架时，要使用合适的螺栓和紧固件，并确保紧固件的质量。桥架连接处的接缝要处理光滑，以防止电缆因摩擦或尖锐部位受损。

4. 电缆的放置与管理

电缆放置：
电缆桥架完成安装后，可以将电缆放入桥架内。放置时应遵循一定的顺序，并且避免电缆之间发生摩擦。对于不同类型的电缆，采用分类放置，以确保电缆能够平稳、稳定地工作。

电缆管理：
电缆在桥架中的布置应留有足够的空间，避免电缆堆积造成热量积聚或对其他电缆产生压力。同时，在电缆的起始端和末端，建议设置支撑，以减轻电缆的重量。

5. 安全检查与调试

安装完成后，需进行全面检查，确保桥架的连接、支撑点、支架固定等方面均符合要求。电缆应按规范要求放置，不得影响到电气设备的安全使用。

三、电缆桥架的规格选择

电缆桥架的规格选择直接影响到电缆安装的效果和电气系统的安全。选择合适的电缆桥架规格不仅有助于电缆的管理，还能提高系统的可靠性和扩展性。

1. 桥架类型的选择

电缆桥架主要分为以下几种类型：

托盘式桥架（Cable Tray）：
托盘式桥架由多个平面框架组成，适合于敷设较小数量且尺寸相对固定的电缆。它适用于常见的通用电缆系统，具有较高的承载能力和灵活性。

梯架式桥架（Ladder Tray）：
梯架式桥架外形类似梯子，适合于敷设电力、电气控制电缆等高功率线路。梯架式桥架的间距较大，通常用于较大的电缆安装，并能提供良好的通风效果。

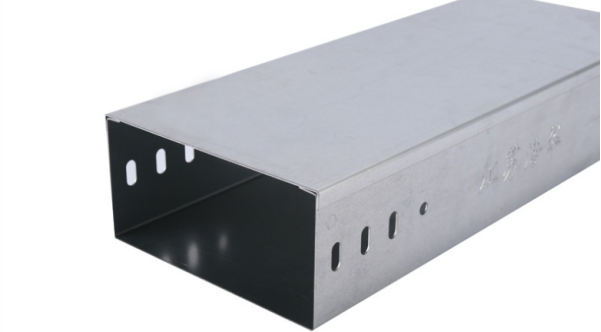

槽式桥架（Cable Duct）：
槽式桥架具有封闭的槽体结构，适用于电缆数量较少或需要防护的场所。它能有效防止电缆受到外界机械损伤，适用于环境较为严苛的场合。

2. 桥架材质的选择

钢制桥架：
钢制桥架具有较高的承载能力和稳定性，适用于工业设备、厂房等较大负荷的场合。钢制桥架可以涂装防腐层，防止腐蚀。适用于室内或有防腐要求的环境。

铝合金桥架：
铝合金桥架相比钢制桥架更轻，安装更加方便，且具有较强的耐腐蚀性。铝合金桥架通常用于轻负荷、空气湿度较高的环境，如办公室或数据中心。

玻璃钢桥架：
玻璃钢桥架以其优异的抗腐蚀性和耐高温性能，适用于特殊环境，如化工厂、高温作业场所等。

3. 桥架宽度与高度的选择

宽度选择：
桥架的宽度决定了它可以容纳的电缆数量。宽度的选择应根据实际需要的电缆数量来决定，宽度过小会导致电缆无法放置，过大则会浪费材料。

高度选择：
电缆桥架的高度要根据电缆的种类与数量来确定。较大的电缆需要较高的桥架，以避免电缆过度弯曲或压缩。

四、电缆桥架的使用注意事项

防火与防爆要求：
在设计电缆桥架时，应考虑到防火和防爆的要求。特别是在化工厂或电力设备较多的区域，选择具备防火功能的桥架是非常必要的。

定期检查与维护：
电缆桥架安装完成后，需定期检查其连接部件、支撑点及电缆状况。尤其是处于高温、潮湿等特殊环境中的桥架，需增加检查频次，确保桥架不被腐蚀、损坏。

避免过载：
安装电缆时应避免在桥架上施加过大负载。超负荷的电缆可能导致桥架变形或损坏，因此安装时应根据负载情况合理选择桥架规格。

五、总结

电缆桥架是电力工程中不可或缺的重要设施，其安装质量直接影响到电气系统的安全性与可靠性。在安装过程中，需要根据电缆的种类、数量及负载等因素选择合适的桥架类型与规格，并遵循正确的安装流程，确保电缆的安全管理与维护。通过合理选择桥架的材质、宽度与高度等参数，可以有效提升电气系统的稳定性，确保电缆长期安全运行。
