光纤光缆干货基础知识点

摘要：本文系统梳理了光纤光缆的基本概念、结构组成、类型分类、传输特性、应用场景、安装维护要点以及测试检测方法等核心知识点，旨在为读者提供一份全面、精炼且实用的光纤光缆知识指南。

一、光纤光缆基本概念

光纤光缆，作为现代通信网络的基石，凭借其高速、大容量、低损耗和强抗干扰能力，在数据传输领域占据主导地位。光纤，即光导纤维，是一种由透明光学材料（如石英玻璃）制成的细长圆柱体，能够引导光波在其中传输。光缆，则是由多根光纤（有时包含一根或多根备用光纤）经过封装和保护层处理后形成的电缆，用于在实际环境中传输光信号。

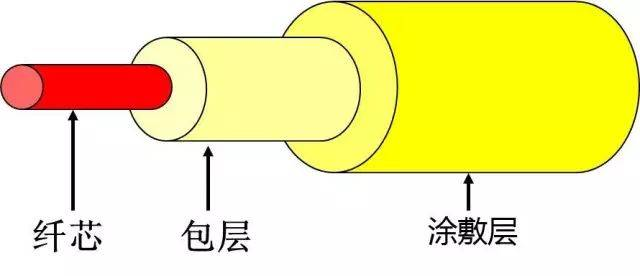

二、光纤光缆结构组成

光纤光缆主要由以下几部分组成：

1. 纤芯：位于光缆中心，是光波传输的主要通道，通常由高纯度的石英玻璃制成。

2. 包层：包围在纤芯外，其折射率低于纤芯，确保光波在纤芯内传输而不逸出。

3. 涂敷层：保护纤芯和包层免受机械损伤和环境影响，通常由塑料等材料制成。

4. 护套：进一步保护光纤，提供额外的机械强度和防水防潮能力。

三、光纤光缆类型分类

光纤光缆可根据不同标准进行分类：

1. 按传输模式分类：

(1) 单模光纤：芯径较小（约9μm），只传输单一模式的光波，适用于长距离、大容量通信。

(2) 多模光纤：芯径较大（50μm或62.5μm），能传输多个模式的光波，适用于短距离、低速率通信。

2. 按折射率分布分类：

(1) 跳变式光纤：折射率在芯层和包层交界处突然变化。

(2) 渐变式光纤：折射率随半径增加而逐渐减小，呈抛物线分布。

3. 按应用场景分类：

(1) 骨干传输网络：如海底光缆、城市间光缆。

(2) 接入网络：如光纤到户（FTTH）、光纤到楼（FTTB）。

(3) 数据网络：如光纤通道（Fiber Channel）、云计算服务系统。

四、光纤光缆传输特性

光纤光缆的传输特性主要包括损耗、色散、带宽等：

1. 损耗：光信号在光纤中传输时，由于吸收、散射和连接器损耗等原因，光功率会逐渐减小。

2. 色散：不同波长的光波在光纤中传输速度不同，导致光脉冲展宽，影响传输距离和系统速率。

3. 带宽：光纤的带宽与其长度成反比，决定了光纤能够传输的最高频率。

五、光纤光缆应用场景

光纤光缆广泛应用于各个领域：

1. 通信领域：构建高速、大容量的通信网络，包括互联网、电话网、电视网等。

2. 数据中心：支持云计算、大数据等服务的存储和传输需求。

3. 工业控制：实现远程监控、自动化控制等工业4.0应用场景。

4. 航空航天：用于战机、舰船等特种用途的传输系统。

六、光纤光缆安装维护要点

光纤光缆的安装和维护需遵循以下要点：

1. 正确规划：绘制电缆路线、识别潜在障碍、获得必要许可。

2. 选择合适电缆：根据应用场景选择合适的电缆类型、连接器和设备。

3. 使用专业工具：确保使用光缆切割器、剥线器、熔接机等专业工具进行安装。

4. 保护电缆：采取适当的保护措施，如避免过度弯曲、拉扯，确保电缆周围环境干燥、清洁。

5. 定期测试：使用光功率计、OTDR等测试工具，定期检测光纤信号的强度和损耗情况。

七、光纤光缆测试检测方法

光纤光缆的测试检测主要包括连续性测试、损耗测试和故障定位：

1. 连续性测试：使用红光笔检测光纤的连通性。

2. 损耗测试：使用光功率计测量光纤的损耗值，判断是否需要更换或修复电缆。

3. 故障定位：利用OTDR测试光纤的衰减分布和故障点位置，为修复工作提供指导。

通过本文的系统梳理，读者可以全面了解光纤光缆的基础知识，包括其基本概念、结构组成、类型分类、传输特性、应用场景、安装维护要点以及测试检测方法等。这些知识将为读者在光纤光缆的选型、安装、维护和测试等方面提供有力支持。
