弱电工程中光纤传输施工三大工具详细介绍

在弱电工程中，光纤传输施工是一项至关重要的任务，它要求施工人员具备专业的知识和技能，并使用合适的工具来确保施工质量。以下是光纤传输施工中常用的三大工具及其详细介绍：

一、剥线工具

剥线工具在光纤传输施工中扮演着重要角色，它们主要用于剥离光纤的外皮和涂覆层，以便进行后续的连接和熔接操作。

1. 光纤剥线钳

光纤剥线钳是一种专门用来剥离紧包光纤的工具。市面上常见的光纤剥线钳有三种：

(1) FTTH光缆剥线钳：体积小、重量轻、操作简单，适用于FTTH光纤到户的施工，切口平整，携带便捷。

(2) 三孔光纤剥线钳：采用三孔分段式剥线设计，无需调校即可使用，能准确剥离不同直径的光纤，且不伤及光纤。

(3) CFS-2光纤剥线钳：用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。

2. 光缆切割剪

光缆切割剪是一种用来剪切光缆中芳纶丝的工具。其刀刃采用高碳钢材料，锋利坚韧，能轻松剪切光缆中的芳纶丝。使用时，先使用光纤剥线钳剥开光纤外护皮，然后取下剥离的光纤外护皮，最后用光缆切割剪将裸露在外的芳纶丝剪切下即可。

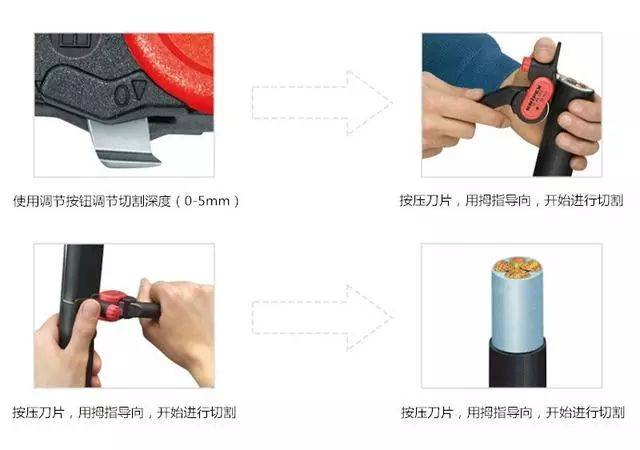

3. 光缆剥皮器

光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具。它能完整剥离各种绝缘层（如电缆外护套、光缆松套管等），且切割深度可调节，最高可达5mm。在室外光缆割接和电缆切割时，光缆剥皮器能高效地将中心松套管、PE/PVC外护套等绝缘层剥离开。

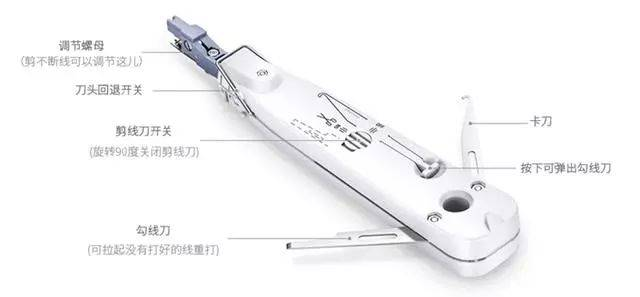

二、打线工具

打线工具（也称克隆工具）是电信和网络技术工人的小型手工工具，主要用于将线缆插入打线端、接线板、Keystone模块、表面安装盒的绝缘置换连接器上。

使用方法

(1) 将线序排列后把打线刀放到打线位置。

(2) 用力下压打线刀并将打线刀切线口朝外切断多余线缆。

(3) 完成打线后，连接110连接器等终端设备。

打线工具适用所有110Connect终端的行业标准，可用于110Connect和SL系列模块插座以及其他110式终端，是综合布线的专业打线工具。

三、测试工具

在光纤传输施工中，测试工具用于检测光纤的连通性、损耗以及光纤连接器端面的污染情况。

1. 红光笔

红光笔是一种用于检测光纤连通性和定位光纤故障点的测试工具。在连接光纤跳线之前，使用红光笔对每根光纤跳线的连通性进行检测，若红光笔恒亮则表示光纤连通性良好。当光纤断裂或弯曲造成网络故障时，红光笔也能快速有效地查找出故障光纤跳线。

2. 光纤显微镜

光纤显微镜是一种对光纤连接器端面污染进行检测的测试工具。它具备400倍光学放大功能，图像清晰鲜明，能快速、精准、高效地检测光纤连接器端面的刮痕、污染、凹陷等情况。在连接光纤之前，使用光纤显微镜对光纤连接器端面进行检测，确保端面清洁无污染后再进行连接。

3. 光功率计和激光稳定光源

光功率计是一种用于测量绝对光功率和某一段光纤光功率相对损耗的测试工具。而激光稳定光源则是一种与光功率计搭配使用的测试工具，用于发射已知功率和波长的光源，以测量光纤损耗、连接损耗以及光接收灵敏度等。光功率计和激光稳定光源通常一起使用，以测量光纤跳线的损耗、检验其连续性以及检测光纤链路传输质量。

综上所述，剥线工具、打线工具和测试工具是弱电工程中光纤传输施工的三大必备工具。它们各自具有独特的功能和用途，共同确保光纤传输施工的质量和效率。
